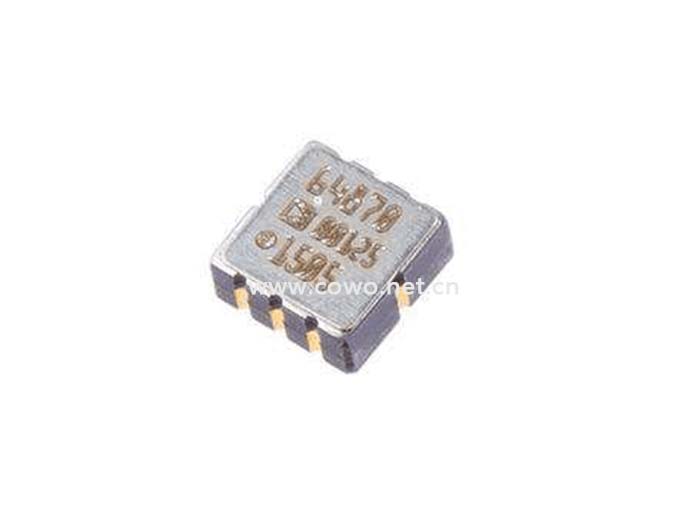

ADIS16228加速度传感器产品详情

ADIS16228 iSensor® 是一款完整的振动检测系统，集三轴加速度检测与先进的时域和频域信号处理于一体。时域信号处理包括可编程抽取滤波器和可选的窗函数。频域处理包括针对各轴的512点、实数值FFT和FFT均值功能，后一功能可降低噪底变化，从而提高分辨率。通过14记录FFT存储系统，用户可以追踪随时间发生的变化，并利用多个抽取滤波器设置捕获FFT。

20.48 kSPS采样速率和5 kHz平坦频段提供的频率响应适合许多机械健康状况检测应用。铝芯可实现与MEMS加速度传感器的出色机械耦合。在所有操作中，内部时钟驱动数据采样和信号处理系统，无需外部时钟源。数据捕获功能具有三种模式，提供多个选项，以满足不同应用的需要。此外，在实时模式下，可以直接访问关于一个轴的数据流。利用SPI和数据缓冲结构，可以方便地访问输出数据。ADIS16228还提供数字温度传感器和数字电源测量功能。


ADIS16228采用15 mm × 24 mm × 15 mm模块封装，提供法兰、机械螺孔（M2或2-56）和灵活的连接器，支持简单易行的用户接口和安装。 工作温度范围为−40°C至+125°C。


ADIS16228加速度传感器优势特点

• 频域三轴振动传感器

• 平坦的频率响应：最高至5 kHz

• 数字加速度数据，± 18 g测量范围
  数字范围设置：0 g至1 g/5 g/10 g/20 g

• 实时采样模式：20.48 kSPS（单轴）

• 捕获采样模式：20.48 kSPS（三轴）
  触发器模式：SPI、计时器、外部
  可编程抽取滤波器，11种速率设置
  选定的滤波器设置支持多记录捕获
  手动捕获模式支持时域数据采集

• 针对所有三轴(x, y, z)的512点实数值FFT

• 3种窗口选项：
  矩形、Hanning、平顶 可编程FFT均值功能：最多255个均值

• 存储系统：所有三轴(x, y, z)上14个FFT记录

 ADIS16228加速度传感器数据手册

1、ADIS16228加速度传感器数据手册下载
