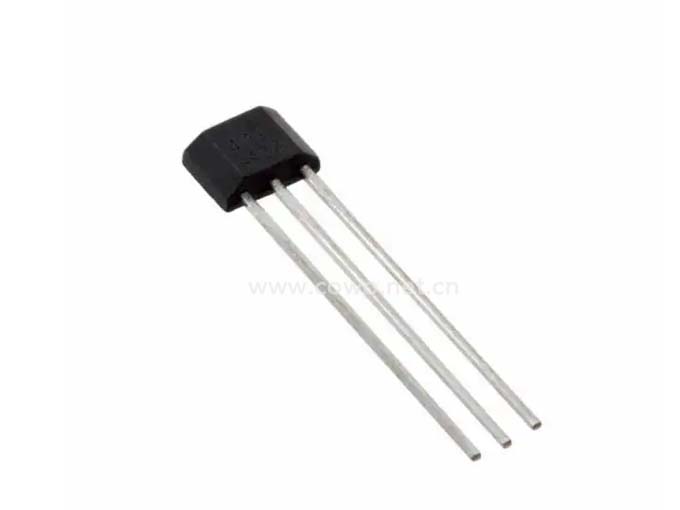

Honeywell SS443A-L霍尔效应位置传感器
产品简介
霍尼韦尔SS443A-L霍尔效应位置传感器系列传感器集成电路是小型通用数字霍尔效应传感器，由永磁体或者电磁体提供的磁场进行操作，用于对交替的北磁极和南磁极做出响应或只对南磁极
订购热线：137-2421-1742
产品介绍
SS400系列传感器集成电路是小型通用数字霍尔效应传感器，由永磁体或者电磁体提供的磁场进行操作，用于对交替的北磁极和南磁极做出响应或只对南磁极做出响应。有单极型、双极型和锁存型可供选择。板载调节功能有助于确保在3.8Vdc至30Vdc的电源电压范围内稳定操作。这些传感器能够实现连续的20mA电流沉输出并可在最高达50mA的电流下循环。其可在3.8V电压下工作的能力使其能用于许多潜在的低电压应用。为提供可靠的产品和保持品质一致，SS400系列在25°C[75°F]和125°C[257°F]下均进行了测试。本系列中的所有目录产品均可在最高150°C[302°F]的温度下工作。
SS443A-L霍尔效应位置传感器性能参数
| 产品型号 | SS443A-L |
| 产品类型 | 温度补偿式数字霍尔效应传感器集成电路 |
| 封装类型 | TO-92 平面型封装，直引线长 18.67 mm [0.735 in]，间距 1.30 mm [0.05 in] |
| 电源电压 | 3.8 Vdc 至 30.0 Vdc |
| 输出类型 | 电流沉 |
| 端子类型 | 印刷电路板 |
| 磁极类型 | 双极 |
| 工作温度 | -40°C 至 150°C [-40°F 至 302°F] |
| 储存温度 | –50°C 至 150°C [–58°F 至 302°F] |
| 开关上升时间（10% 至 90%） | 最大 1.5 µs |
| 开关下降时间（90% 至 10%） | 最大 1.5 µs |
| 操作点 | 最大 18.0 mT [180 G]25°C 时 |
| 释放点 | 25°C 时，最小值 7.5 mT [75 G] |
| 电源电流 | 10 mA |
| 输出电流 | 20 mA |
| 漏电流 | 最大 10 µA |
| 差压 | 25°C 时，最小值 2.5 mT [25 G] |
SS443A-L霍尔效应位置传感器优势特点
- Quad-Hall集成电路设计将机械应力造成的影响降至最低
- 温度补偿磁体有助于在-40°C至150°C的温度范围内保持工作稳定
- 含载带选项的小型标准3引脚塑料封装适用于自动化元件贴装，具备降低安装成本的潜力
- 从3.8Vdc至30Vdc的大范围电源电压能力可提供高度的应用灵活性
- 数字式开路集电极电流沉输出可与各种常用电子电路轻松对接使用
SS443A-L霍尔效应位置传感器产品应用
- 速度与RPM（每分钟转速）传感
- 转速计、接收计数器
- 电机和风扇控制
- 电动玻璃窗升降器
- 可折叠车顶位置
- 速度和RPM传感
- 转速计、接收计数器
- 流量感应
- 直流无刷电机换向
- 电机和风扇控制
- 机器人控制
- 电机装配件
- 药物喷洒控制
