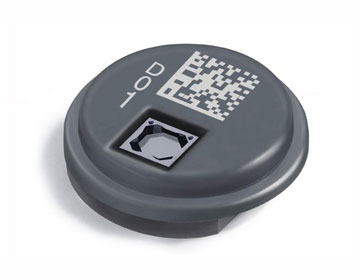

产品特点：
测量范围：30Kpa-120Kpa
单级+2.4-3.3V电源
四种工作状态，外加断电模式
板上线性化和温度补偿
板上温度测量
预编译校准系数，温度漂移，灵敏度系数包含于EEPROM中
标准数字输出：SPI或I²C(1
O形环小尺寸封装，直径：6.1mm，高度1.7mm(2
实验承受压力：3.2Mpa
符合RoHS，不含铅
产品优点
高分辨率，高速，适宜的电流消耗
高精度，低功耗
坚韧的封装
采用先进的3D-MEMS技术
最小的MCU资源即可事先高度或者气压的计算
产品应用
大气压力测量，高度计应用
家用气候监测
先进的医学应用
水平测量
订购信息
|
产品 |
描述 |
|
|
SHR1000D01 |
30Kpa-120Kpa，SPI串口，内部时钟 |
|
|
SHR1000D11 |
30Kpa-120Kpa，I2C串口，内部时钟 |
|
极限条件
|
参数 |
值 |
单位 |
|
电源电压 |
—0.3to+3.6 |
V |
|
输入/输出脚电压 |
—0.3to(Vdd+0.3) |
V |
|
ESD（人体模式） |
±2.0 |
kV |
|
ESD（机器放电模式） |
±0.5 |
kV |
|
存储温度 |
—30—+85 |
℃ |
|
实验承受压力 |
3.2 |
Mpa |
电气特性：（Vdd为2.7V，温度为常温，除非特别说明）
|
参数 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
电源 |
|
2.4 |
|
3.3 |
V |
|
电流消耗 |
Vdd=2.4-3.3v高分辨率模式 |
|
26 |
50 |
μA |
|
|
Vdd=2.4-3.3v高速模式 |
|
25 |
50 |
μA |
|
|
Vdd=2.4-3.3v超低功耗模式 |
|
3.5 |
6 |
μA |
|
|
Vdd=2.4-3.3vPowerDown模式 |
|
0.2 |
0.5 |
μA |
|
输出负载 |
@500kHz |
|
|
50 |
pF |
|
数字输入脚电容 |
|
|
|
16 |
pF |
|
SPI时钟频率 |
|
|
|
500 |
kHz |
|
I²C时钟频率 |
|
|
|
400 |
kHz |
|
数字转换时间 |
@500kHz |
|
120 |
|
us |
性能特性
|
参数 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
测量压力范围 |
标称值 |
30 |
|
120 |
kPa |
|
工作温度 |
|
-20 |
|
70 |
℃ |
|
精度 |
海平面，+10—40℃ |
-100 |
18 |
100 |
Pa |
|
|
|
-8.5 |
1.5 |
8.5 |
m |
|
|
0-3000m+10—40℃ |
-100 |
27 |
100 |
Pa |
|
|
|
-8.5 |
2 |
8.5 |
m |
|
|
0-8000m,-20—+70℃ |
-250 |
100 |
250 |
Pa |
|
|
|
-40 |
8.5 |
40 |
m |
|
|
高分辨率模式0-3000m |
|
2 |
6 |
Pa |
|
|
|
|
0.1 |
0.4 |
m |
|
|
超低功耗模式0-3000m2 |
|
|
15 |
Pa |
|
|
|
|
|
1.3 |
m |
|
非线性 |
0-3000m |
|
|
25 |
Pa |
|
|
|
|
|
1 |
m |
|
压力值输出字节长度 |
|
|
19 |
|
bits |
|
温度值输出字节长度 |
|
|
14 |
|
bits |
|
输出压力值更新速率 |
高分辨率模式 |
|
1.8 |
|
Hz |
|
|
高速率模式 |
|
9 |
|
Hz |
|
温度分辨率 |
|
|
0.2 |
0.5 |
℃ |
|
温度精度 |
|
-2 |
1 |
+2 |
℃ |
通讯接口通过SPI或I²C。SPI为全双工四线制，SHR1000和MCU的连接使用MOSI,MISO,SCK和CSB。I²C则是从方式的半双工两线制，通过连接SDA和SCL引脚。
工作模式
|
模式 |
压力测量 |
分辨率 |
输出数据更新速率 |
|
高分辨率 |
持续性 |
17bit |
1.8Hz |
|
高速率 |
持续性 |
15bit |
9Hz |
|
超低功耗 |
周期性 |
15bit |
大约1Hz |
|
低功耗 |
外部触发 |
17bit/15bit |
|
|
断电 |
有PD脚激活 |
|
|
电气连接
SHR1000D01(SPI接口)
|
引脚 |
名称 |
作用 |
特性 |
|
1 |
ATST |
悬空，仅工厂测试用 |
标准应用中连接AVSS |
|
2 |
TRIG(5 |
触发 |
数字输入 |
|
3 |
DRDY |
中断信号（数据完成） |
数字输出 |
|
4 |
CLK |
不使用，接地 |
|
|
5 |
DVDD |
数字电源 |
电源线 |
|
6 |
DVSS |
数字地 |
电源线 |
|
7 |
DVDDS |
数字输入滤波器 |
数字电源输入器滤波器 |
|
8 |
PD(5 |
断电 |
输入，使芯片处于断电模式 |
|
9 |
SCK(5 |
SPI时钟输入 |
时钟接口 |
|
10 |
MOSI(5 |
SPI输入 |
SPI数据输入 |
|
11 |
MISO |
SPI输出 |
数字数据输出 |
|
12 |
CSB |
SPI片选 |
数字输入 |
|
13 |
AVDD |
模拟电源 |
电源线 |
|
14 |
AVSS |
模拟地 |
电源线 |
|
15 |
AVSS |
模拟地 |
电源线 |
|
16 |
ATST |
悬空，仅工厂测试用 |
标准应用中连接AVSS |
SHR1000D11(I2C接口)
|
引脚 |
名称 |
作用 |
特性 |
|
1 |
ATST |
悬空，仅工厂测试用 |
标准应用中连接AVSS |
|
2 |
TRIG(5 |
触发 |
数字输入 |
|
3 |
DRDY |
中断信号（数据完成） |
数字输出 |
|
4 |
CLK |
不使用，接地 |
|
|
5 |
DVDD |
数字电源 |
电源线 |
|
6 |
DVSS |
数字地 |
电源线 |
|
7 |
DVDDS |
数字输入滤波器 |
数字电源输入器滤波器 |
|
8 |
PD(5 |
断电 |
输入，使芯片处于断电模式 |
|
9 |
SCK(5 |
I2C串口时钟 |
时钟接口 |
|
10 |
MOSI(5 |
I2C数据 |
I2C数据输入/出 |
|
11 |
MISO |
悬空 |
|
|
12 |
CSB |
悬空 |
|
|
13 |
AVDD |
模拟电源 |
电源线 |
|
14 |
AVSS |
模拟地 |
电源线 |
|
15 |
AVSS |
模拟地 |
电源线 |
|
16 |
ATST |
悬空，仅工厂测试用 |
标准应用中连接AVSS |
注释1：I2C兼容TWI(两线串口)
注释2：参考DVDD
注释3：保守估计
注释4：可以由改变更新方法控制压力值更新速度
注释5：MCU必须激活信号使其处于高或者低的状态
注释：为了使连接更加稳定，成对引脚1,16和14,15（内部是连接一起的）必须焊接。

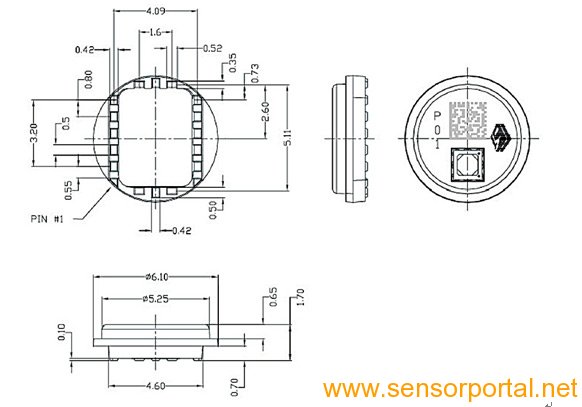

外形尺寸（mm）
