SM-PWM-01A GE粉尘传感器

信息类型: 测试: 商品原价:0元 优惠价格:0元 品牌: 单位: 上架日期:14-03-10 17:05 人气:
购物车:查看购物车 购买:
商品介绍

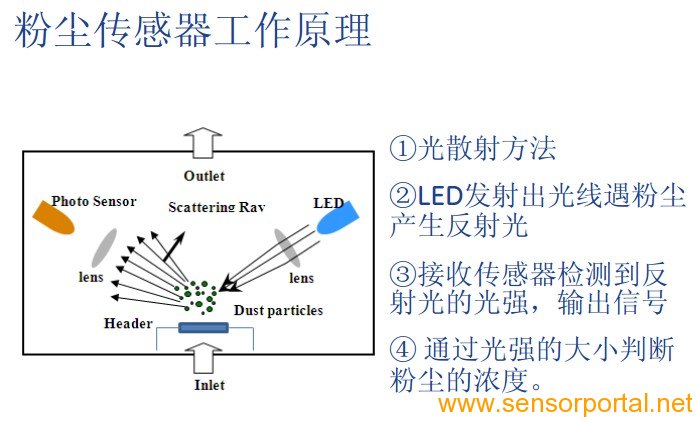

 美国GE公司SM-PWM-01A粉尘传感器是一款利用光学方法检测空气中粉尘(如PM2.5,PM10)浓度的传感器。在传感器中一个IR LED和一个图像传感器光轴相交,当带粉尘的气流通过交叉区域,产生反射光。图像传感器检测到粉尘反射的IR LED 光线,根据输出的强弱判断粉尘的浓度。此款粉尘传感器能检测像香烟颗粒大小的颗粒物与室内灰尘等大颗粒,通过输出不同的PWM脉宽望风调制信号进行区分,从而实现PM2.5和PM10的测量。

 GE的SM-PWM-01A粉尘传感器能检测像香烟颗粒大小的颗粒物,也能检测出室内灰尘等大颗粒,通过输出两个不同的脉宽调制信号(PWM)区分不同灰尘颗粒物的浓度。

SM-PWM-01A粉尘传感器优势特点

  • 结构紧凑,质量轻(W59x H45x D20 mm, ~35g)
  • PWM (pulse width modulation) 输出 (低脉冲输出)
  • 能够区分室内香烟等小颗粒和灰尘(花粉,尘埃,毛屑)等大颗粒
  • 低脉冲的宽度比例表示颗粒物大小和浓度

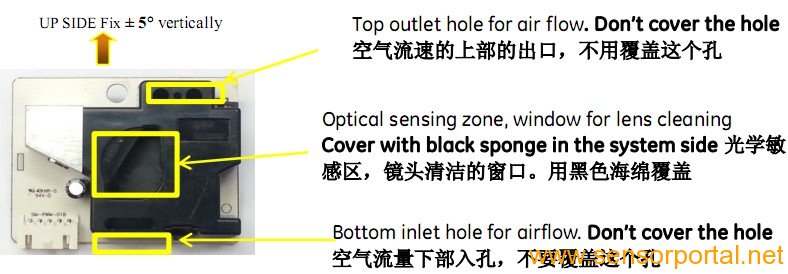

  • 粉尘传感器通过加热电阻形成恒定的气流
  • 无铅和ROHS认证

SM-PWM-01A粉尘传感器典型应用

  • 空气中的粉尘监测,室内空气质量监控

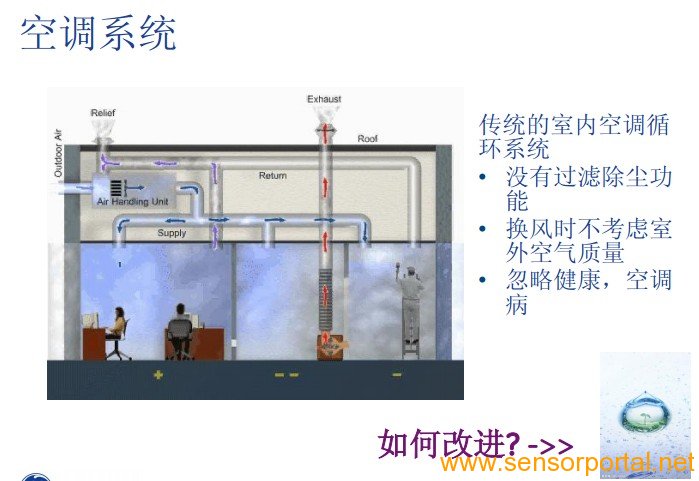

  • 空气过滤器,空气净化机,空调
  • 室外灰尘监测(需要客户特殊的外形结构设计)
  • 烟雾报警

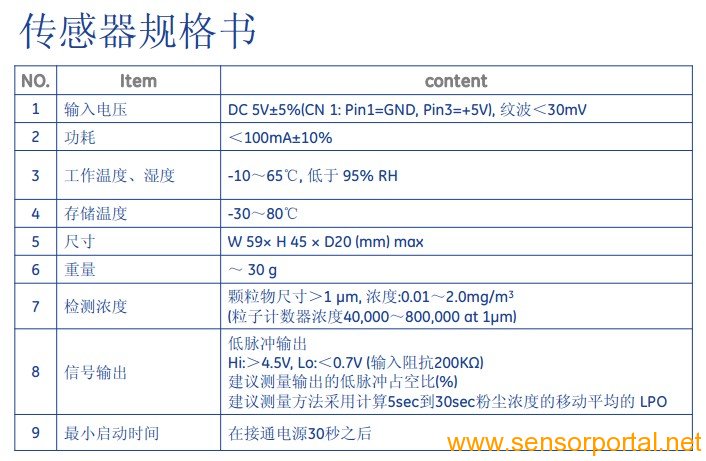

SM-PWM-01A粉尘传感器规格书

  规格 参数
1 输入电压 DC 5V±5%(CN 1: Pin1=GND, Pin3=+5V), 纹波<30mV
2 功耗 <100mA±10%
3 工作温度、湿度 -10~65℃, 低于 95% RH
4 存储温度 -30~80℃
5 尺寸 W 59× H 45 × D20 (mm) max
6 重量 ~ 30 g
7 检测浓度 颗粒物尺寸>1 μm, 浓度:0.01~2.0mg/m3 (粒子计数器浓度40,000~800,000 at 1μm)
8 信号输出

低脉冲输出

Hi:>4.5V, Lo:<0.7V (输入阻抗200KΩ)

建议测量输出的低脉冲占空比(%)

建议测量方法采用计算5sec到30sec粉尘浓度的移动平均的 LPO

10 最小启动时间 在接通电源30秒之后



SM-PWM-01A粉尘传感器电气特性

绝对最大额定参数
参数 符号 范围 单位
电源电压 Vcc -0.3~7 V
工作温度 Topr -10~65
储存温度 Tstg -30~80
工作电压和信号输出
参数 符号 范围 单位
电源电压 Vcc DC5±5%,Ripple<30mV V
功耗 Icc <110±10% mA
信号输出 P1,P2 Hi : > 4.5V, Lo : <0.7V

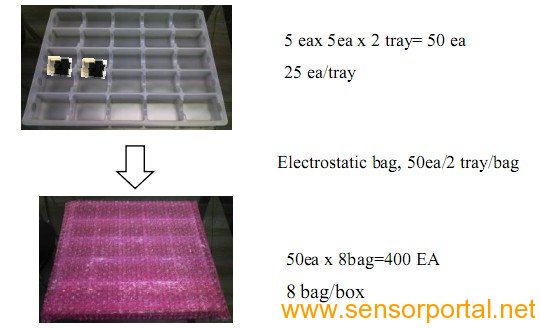

SM-PWM-01A粉尘传感器包装规格

LED寿命:连续工作7年

包装箱尺寸:W400 x H400 x D400 [mm]

重量:最大12Kg

粉尘传感器
