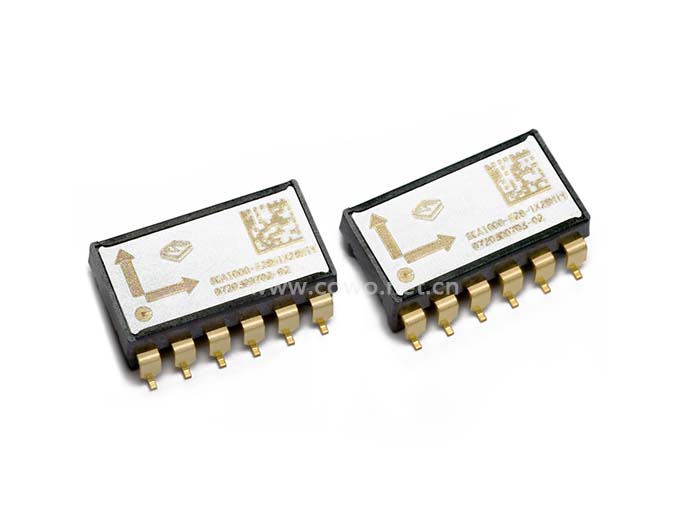

MuraTa村田 SCA100T-D02高精度双轴倾角传感器
产品简介
SCA100T-D02高精度双轴倾角传感器是MuraTa村田SCA100T系列中一款测量角度为90°的双轴倾角传感器芯片，产品基于3D-MEMS技术，能够提供仪表/仪器级别的水平测量性能。
订购热线：137-2421-1742
产品介绍
SCA100T-D02是SCA100T系列中一款测量角度为90°的双轴倾角传感器芯片，产品基于3D-MEMS技术，能够提供仪表/仪器级别的水平测量性能。内部两感应元件的测量轴平行于安装平面且相互正交，低温度漂移性、高分辨率、低噪音以及稳健的设计使得SCA100T成为水平仪器的理想选择。村田的倾角传感器能更好地对抗振动影响，且能经受高达20000g的震动冲击。
SCA100T-D02高精度双轴倾角传感器应用
- 平台水平与稳定性应用
- 水平测量仪器
- 360°垂直测量
- 建筑工程
SCA100T-D02高精度双轴倾角传感器性能参数表
| 参数名称 | 条件 | SCA100T-D02 | 单位 |
| 测量范围 | ±90 | ° | |
| ±1 | g | ||
| 频率响应 | -3dB | 8 - 28 | Hz |
| 零点输出 | 比例输出 | Vdd/2 | V |
| 零点校准误差 | ±0.23 | ° | |
| 零度数字输出 | 1024 | LSB | |
| 灵敏度 | 2 | V/g | |
| 0…1°之间 | 35 | mV/° | |
| 灵敏度校准误差 | ±0.5 | % | |
| 数字输出灵敏度 | 819 | LSB/g | |
| 零点温度漂移 | -25…85℃（典型值） | ±0.008 | °/℃ |
| -40…125℃（最大值） | ±0.86 | ° | |
| 灵敏度温度特性 | -25…85℃（典型值） | ±0.014 | %/℃ |
| -40…125℃（最大值） | -2.5…+1 | % | |
| 非线性 | 测量范围内 | ±0.57 | ° |
| 数字输出分辨率 | 11 | Bits | |
| 0…1°之间 | 0.07 | °/LSB | |
| 模拟输出分辨率 | 带宽10Hz | 0.0035 | ° |
| 比例误差 | Vdd=4.75…5.25V | ±2 | % |
| 长期稳定性 | 小于0.014 | ° |
SCA100T-D02高精度双轴倾角传感器外观图

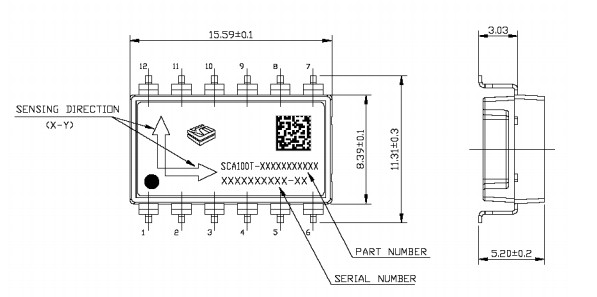

下图为高精度单轴倾角传感器芯片SCA100T-D02外观图，图中长度单位为：mm
引脚材料：铜 电镀材料：镍合金
符合RoHS标准，无铅元件 平面尺寸误差：最大0.1mm
重量：＜1.2g
SCA100T-D02高精度双轴倾角传感器测量安装图及角度计算

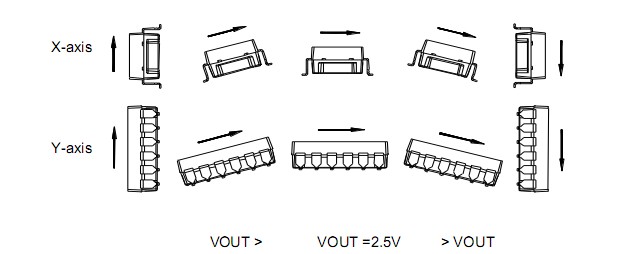

如图为SCA100T-D02测量安装图，管脚一侧为X轴测量方向，另一侧为Y轴测量方向。
通过下面的公式可以将输出电压值转化为角度值：
说明：Offset值是设备在0°时的电压输出值，Sensitivity是设备的灵敏度。SCA100T-D02的Offset值为2.5V；灵敏度为2 V/g。因此，可通过此公式分别计算得到X轴和Y轴方向的倾斜角度。
SCA100T-D02高精度双轴倾角传感器特点
- 双轴倾斜测量
- 0.0035°分辨率(带宽10Hz,模拟输出)
- 高抗震性(20000g)
- 高稳定性，受温度和使用时间影响小
- +5V单电源供电
- 线性模拟输出
- SPI倾角和温度输出
- 综合自我错误诊断
- 符合RoHS标准
- 无铅回流焊接
