红外自控LED节能灯具系统方案

　　红外传感器输出的信号很小，必须加以放大才能使用，因此红外自控LED节能灯具系统方案设计思路如图1所示，将红外传感器的微弱信号通过一个四运放(LP2902M)的仪表放大器放大和比较，经CD4538多谐振荡器组成的计时器电路，再经一大功率三极管驱动继电器实现LED电源的开闭，由LED驱动电源去点亮灯具中的LED光源或LED光源阵列。原理图如图2所示。

　　

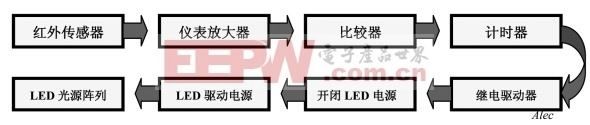

　　图1 红外自控LED节能灯具系统方案设计思路

　　

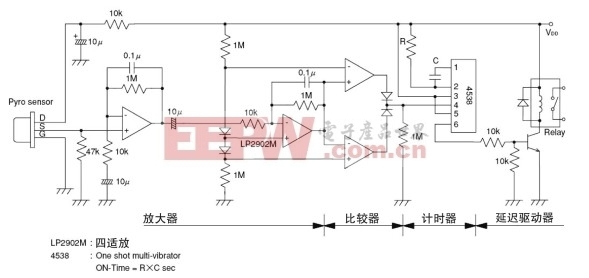

　　图2 红外自控LED节能灯具系统方案电源理图



　　红外传感器是一种热释电红外传感器，它是用具有热电性能材料做成的热探测器，可能是业界用得比较多的红外传感器之一。
