为数字温度传感器选择系统接口(4)

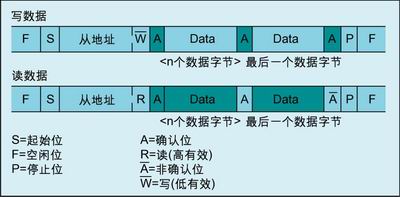

图4 I2C总线/SMBus的典型读/写操作。
3. SMBus
SMBus是一种二线制串行总线，1996年第一版规范开始商用。它大部分基于I2C总线规范。和 I2C一样，SMBus不需增加额外引脚，创建该总线主要是为了增加新的功能特性，但只工作在100kHz且专门面向智能电池管理应用。它工作在主/从模式：主器件提供时钟，在其发起一次传输时提供一个起始位，在其终止一次传输时提供一个停止位；从器件拥有一个唯一的7或10位从器件地址。
SMBus与I2C总线之间在时序特性上存在一些差别。首先，SMBus需要一定数据保持时间，而 I2C总线则是从内部延长数据保持时间。SMBus具有超时功能，因此当SCL太低而超过35 ms时，从器件将复位正在进行的通信。相反，I2C采用硬件复位。SMBus具有一种警报响应地址(ARA)，因此当从器件产生一个中断时，它不会马上清除中断，而是一直保持到其收到一个由主器件发送的含有其地址的ARA为止。SMBus只工作在从10kHz到最高100kHz。最低工作频率10kHz是由SMBus超时功能决定的。
